金型・工具の寿命を飛躍的に向上させるギバル独自の表面改質技術
金型や工具に求められる性能は、単なる硬度だけではありません。耐摩耗性、耐凝着性、耐衝撃性、摺動性、耐熱性。これらを高次元で両立させるため、ギバルでは独自の浸透拡散処理技術「I-NIX」をベースとした新複合処理技術を開発しました。加工対象や現場課題に合わせて最適な性能を実現するために誕生したのが、GAIAシリーズとGIXシリーズです。
GAIA SERIES 高硬度 × 耐摩耗 × 耐凝着
GAIAシリーズは、I-NIXと高機能コーティング技術を融合した高性能複合処理シリーズです。高硬度被膜による優れた耐摩耗性に加え、I-NIXによる摺動性向上や耐久性向上を実現。過酷な加工条件においても、工具寿命の延長と加工品質の安定化を可能にします。

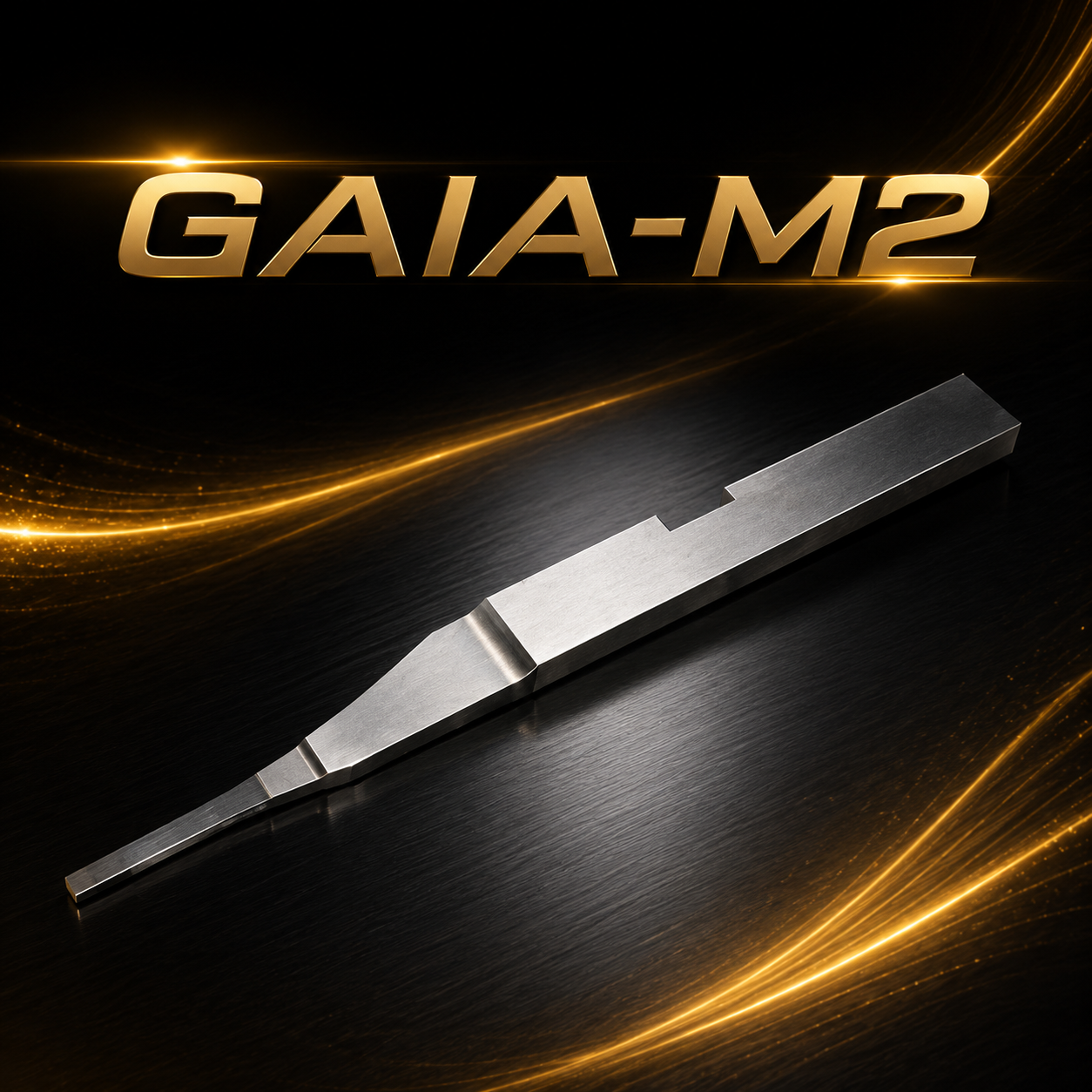

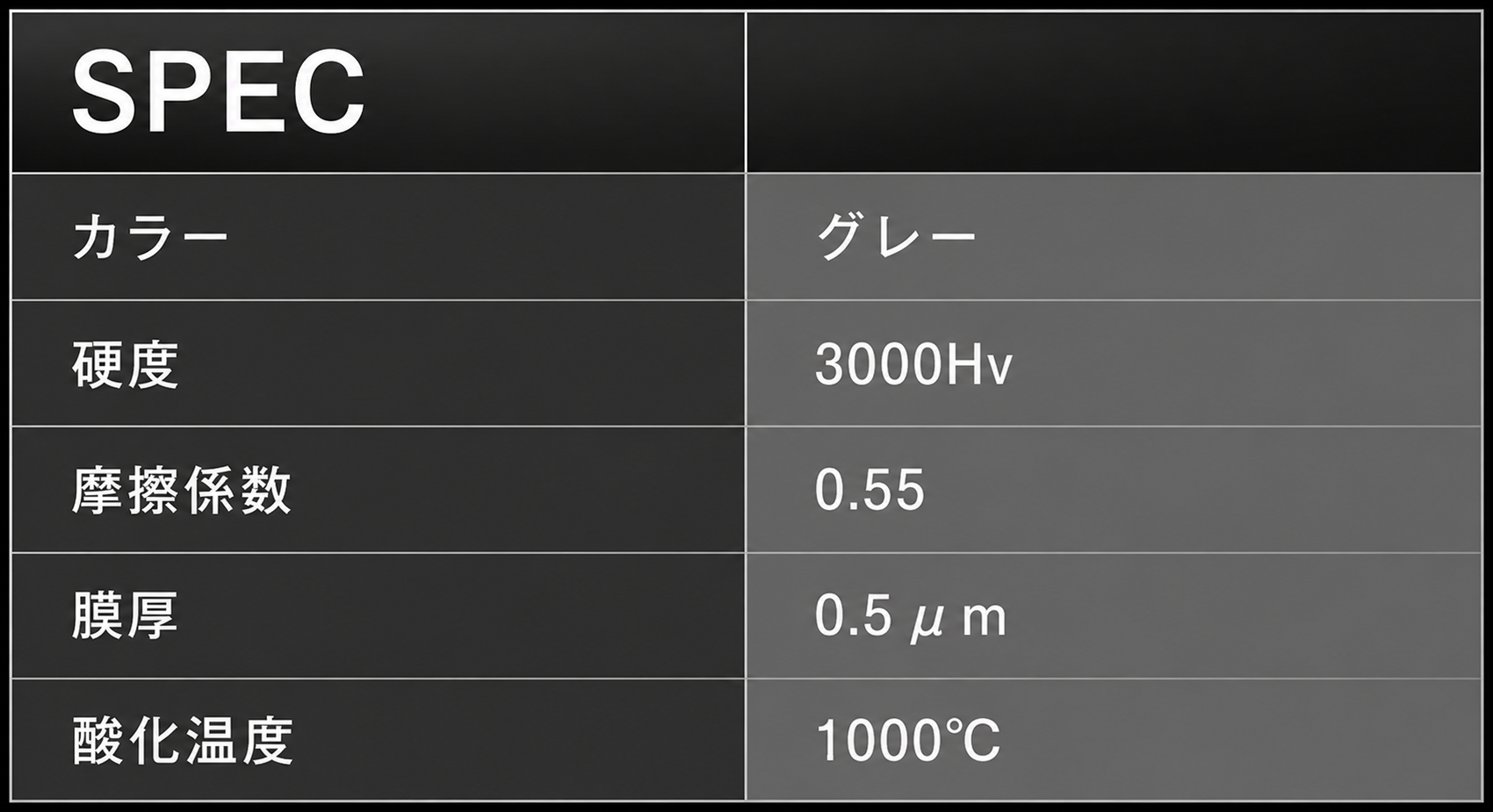

GAIA-M2
KHS7+I-NIXの複合処理
スチール材も一刀両断！コルソン銅対策で刃先凝着低減！！膜厚が影響する小径工具・金型など、母材の形状を損なわずコーティングが可能。膜質がさらに向上し、コルソン銅加工用小径パンチやステンレス微細加工工具への実績あり。
主な用途
・小径工具
・切削工具
・銅加工小径パンチ

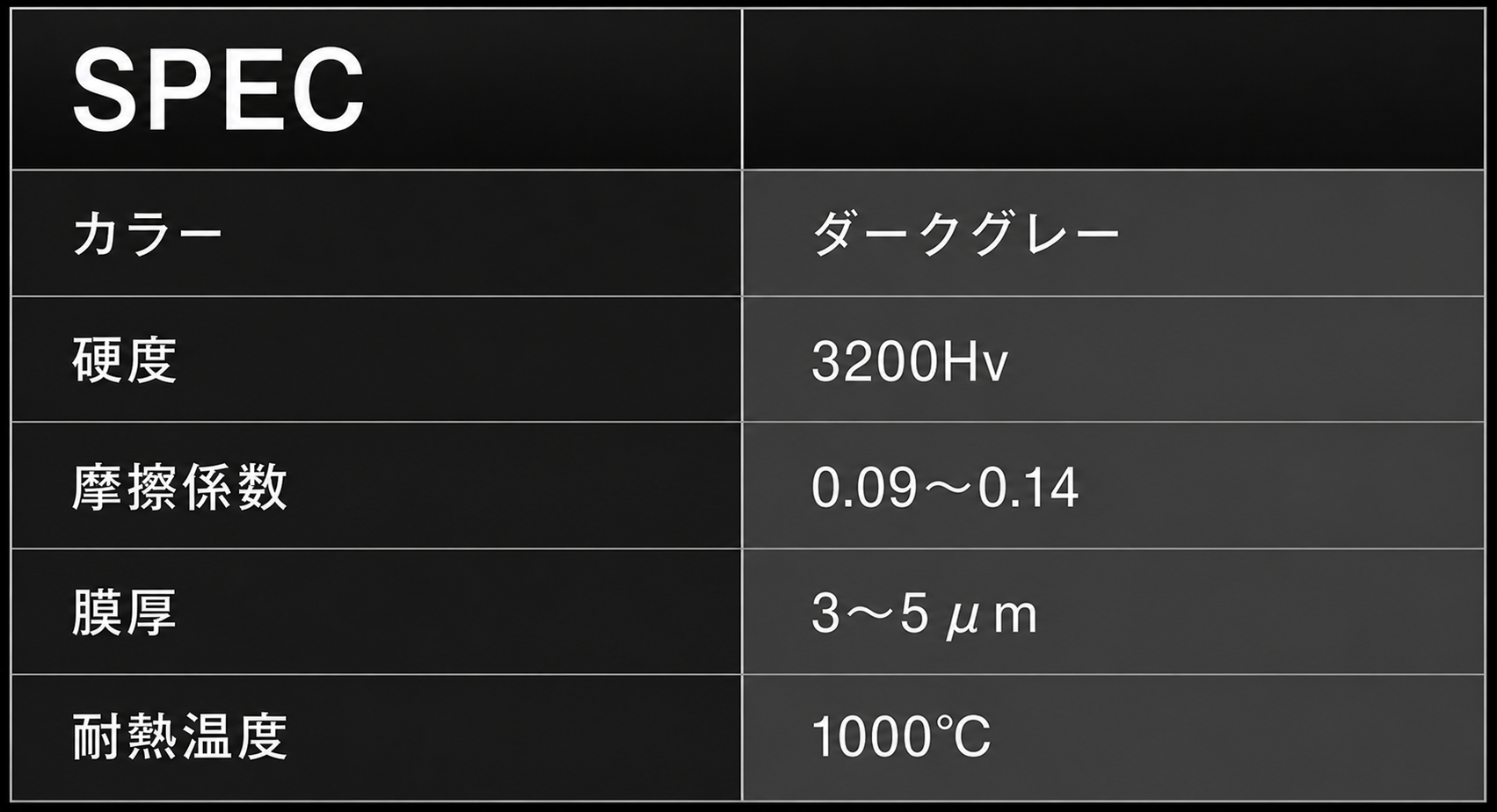

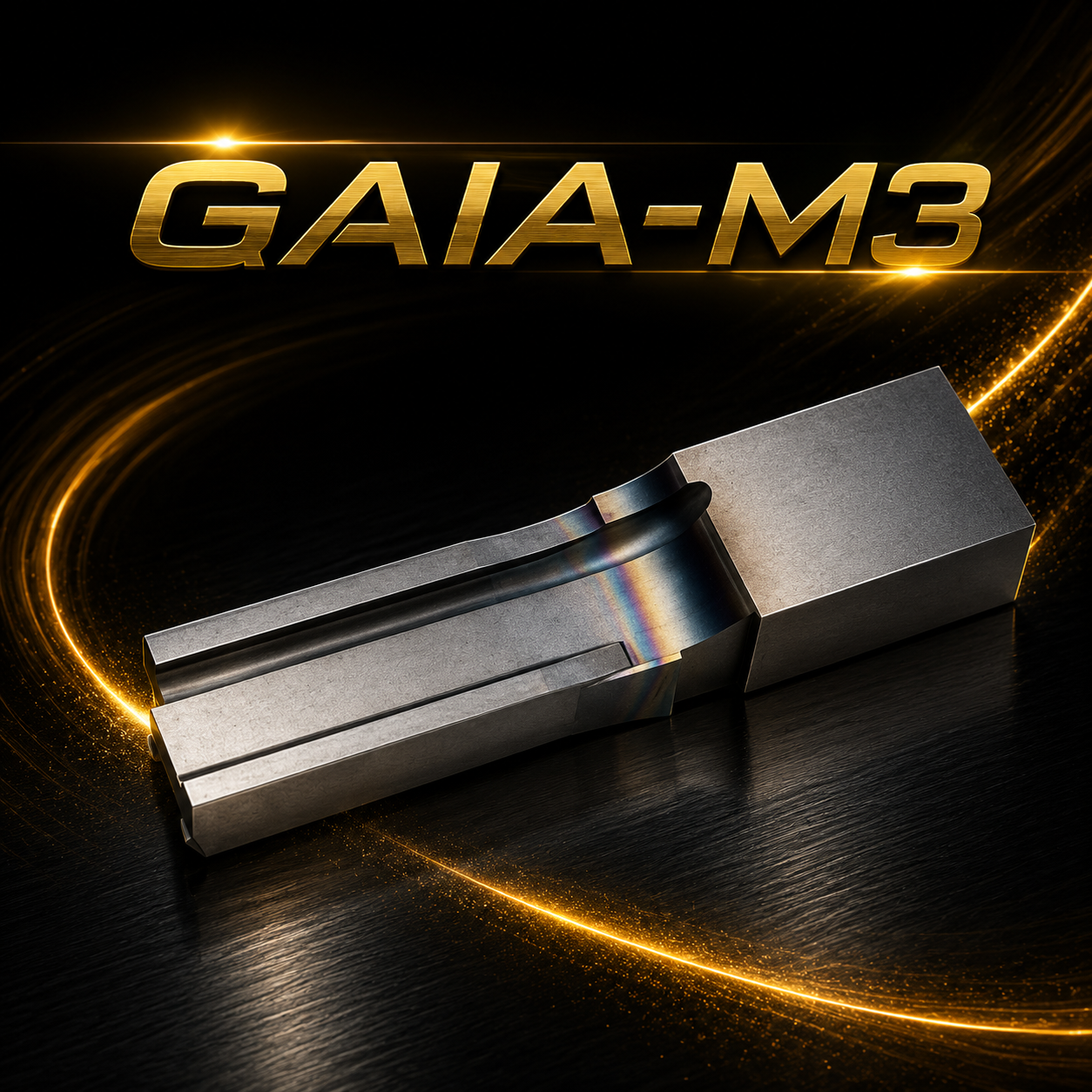

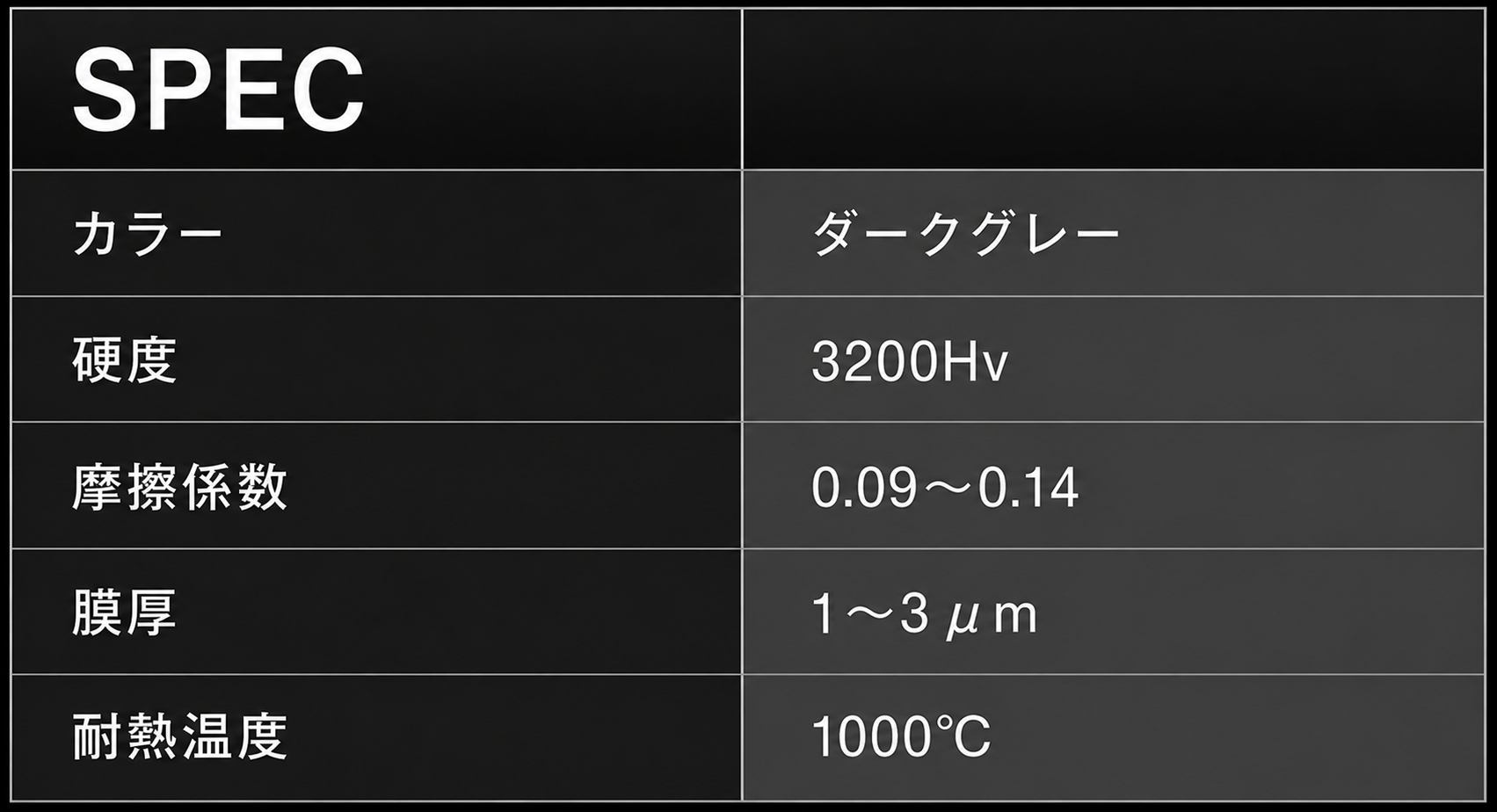

GAIA-M3
ZPC+I-NIXの複合処理
I-NIXのスベリ性に耐摩耗性・耐衝撃性をプラス！！高硬度かつ耐摩耗・耐熱性に優れ、高速・高温化の条件でも摩耗を抑制。潤滑が少ない条件のドライ加工など、機械的・熱的負荷が大きい用途で寿命延長と安定加工を目的に開発。
主な用途
・精密金型(ダイ・パンチ)
・樹脂成型金型
・ダイカスト・プレス

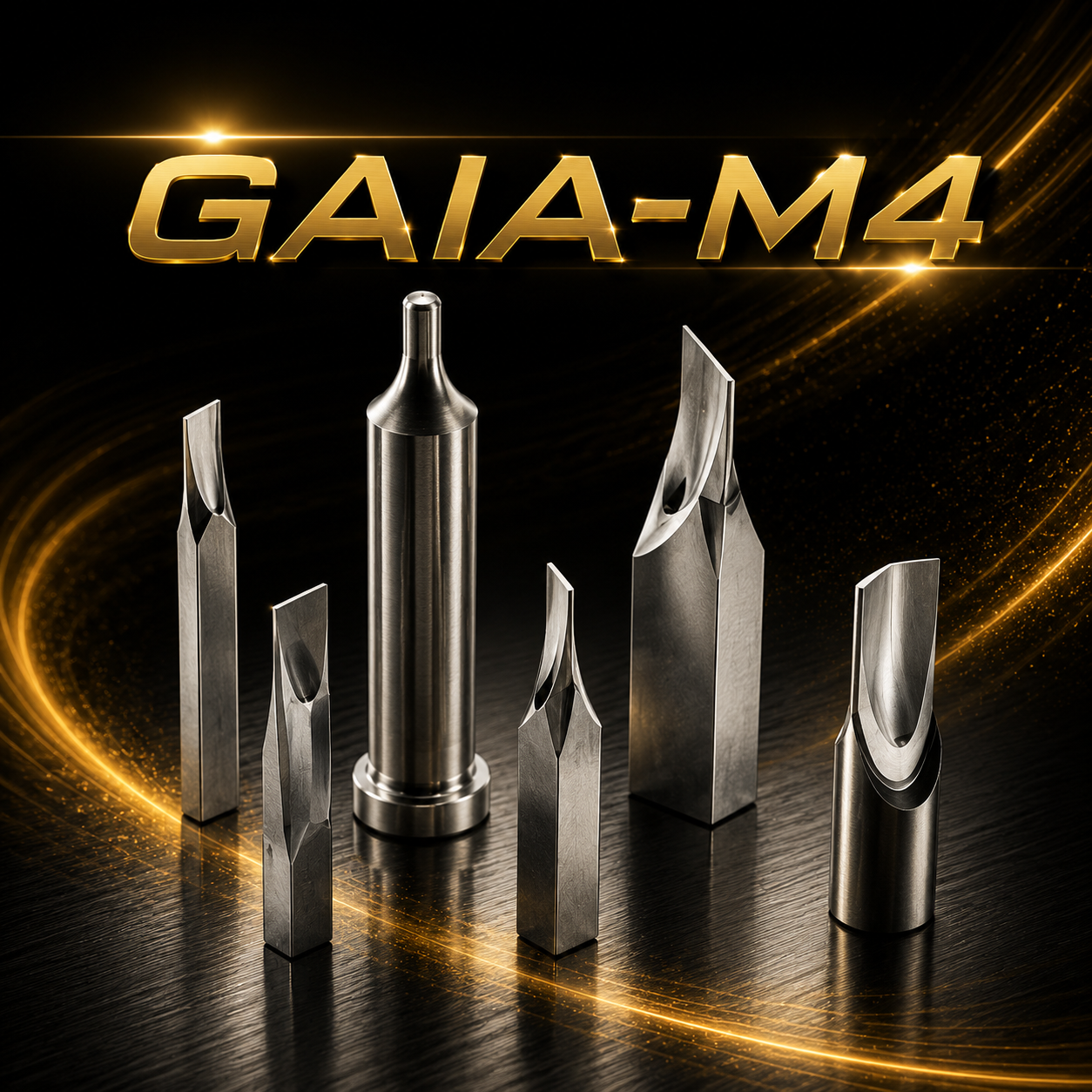

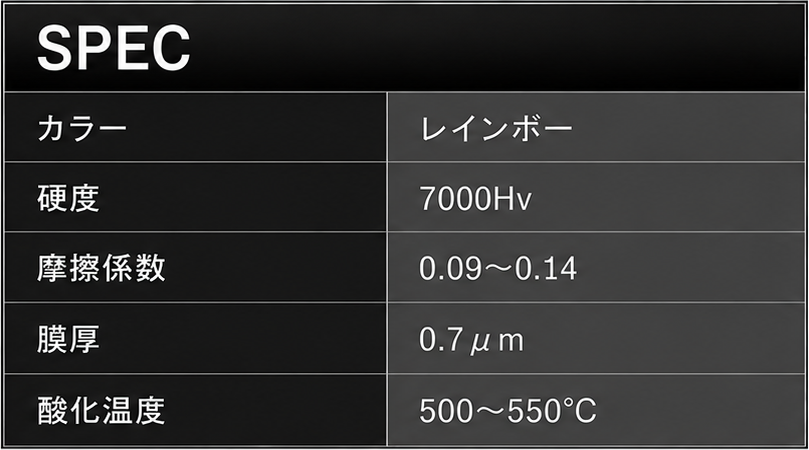

GAIA-M4
UPC+I-NIXの複合処理
硬度はDLC被膜の2倍！薄膜と超高硬度を実現！！高硬度・低摩擦の薄膜処理により、なめらかで後磨きをしなくても良好な表面粗さを実現し、高硬度・耐熱性・耐凝着性に優れる。
主な用途
・超硬パンチ・ダイ
・精密金型全般
・刃物等

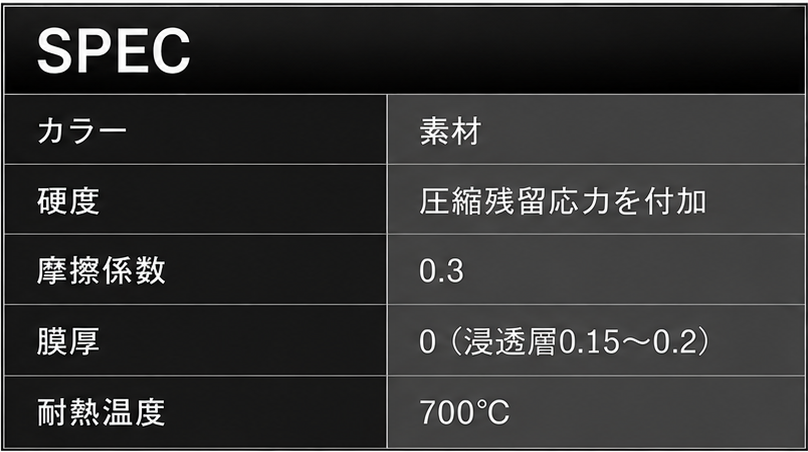

GIX SERIES 摩擦を制御し、寿命を延ばす
GIXシリーズは、I-NIXと表面テクスチャリング技術を融合したシリーズです。単なる硬度向上ではなく、摩擦抵抗の低減、摺動性向上、疲労強度向上を目的として開発されました。「削る」「打ち抜く」だけでなく、「滑らせる」「動かす」部品で真価を発揮します。

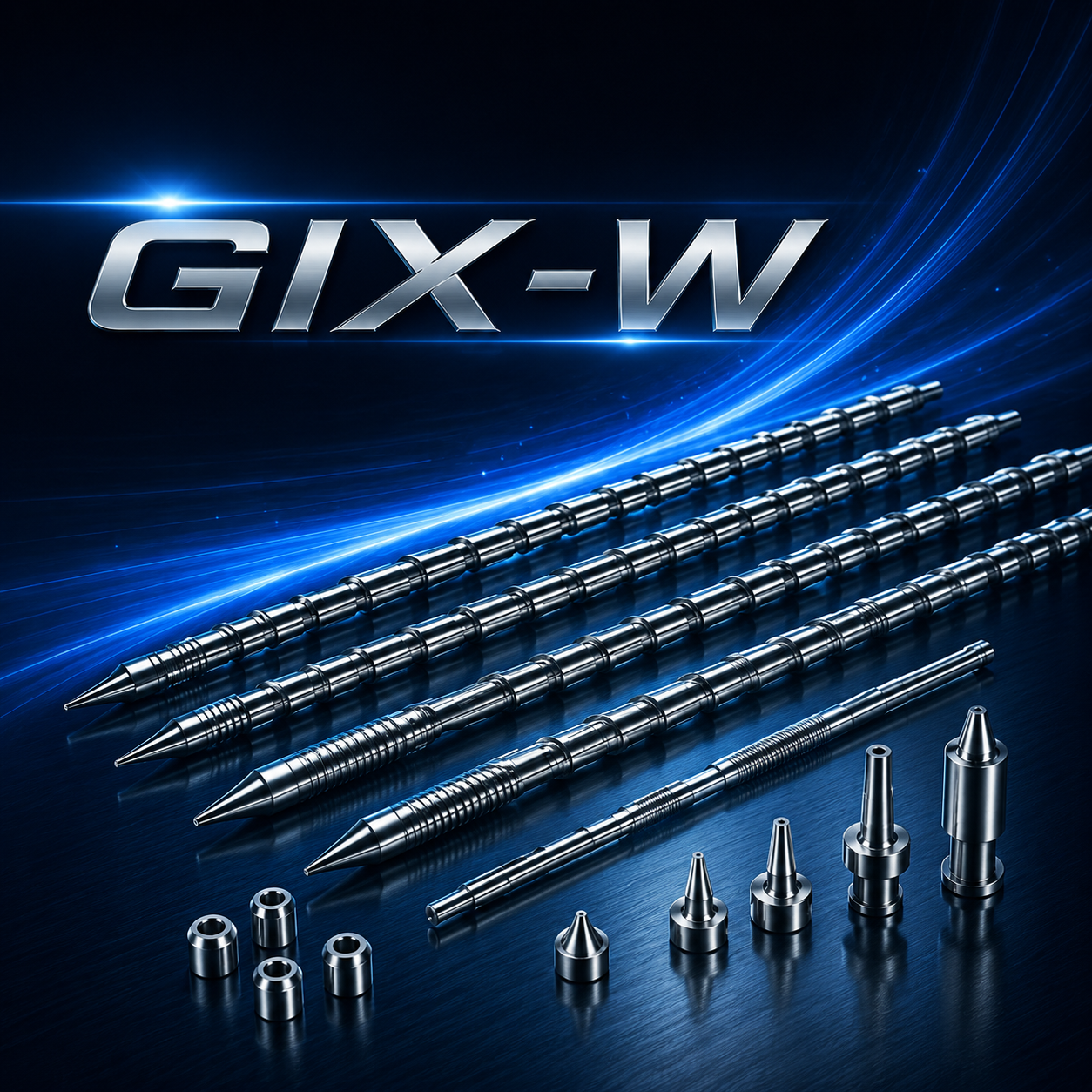

GIX-W
WPC(ﾃﾞｨﾝﾌﾟﾙ)+I-NIX
I-NIXとの合わせ技！摩擦係数をさらに低減！！微小な球状粒子（微粒子メディア）を衝突させ、耐摩耗性と疲労強度の向上に加え、表面粗さを抑制しつつ摺動性向上や摩擦抵抗低減、潤滑油切れ防止、表層の結晶粒微細化などの表面改質が可能な微粒子ピーニング技術。
主な用途
・ギアの歯元・歯面強度向上
・スクリューの溶着軽減
・駆動系部品の疲労強度向上

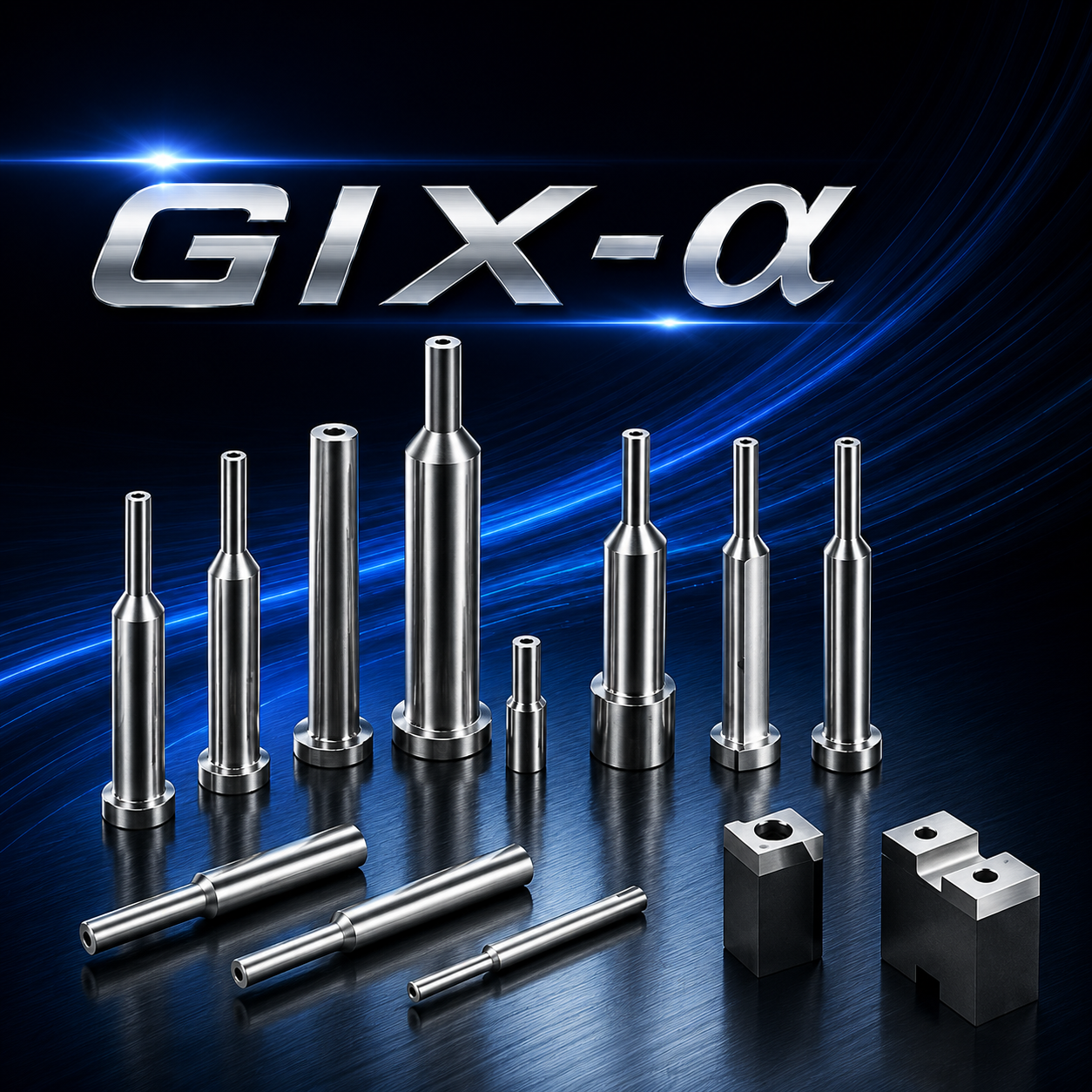

GIX-α
α処理（ﾏｲｸﾛﾃﾞｨﾝﾌﾟﾙ）+I-NIX
I-NIXとの合わせ技！耐久性と摺動性をさらに向上！！ナノ結晶化強化により寸法・形状変化もほとんどなく被処理面全面に強度と靭性を両立させた層を作り出すことおよび表面にマイクロテクスチャ形成による摺動性向上を実現することを特長とする技術。エッジの寸法・形状を変化させることなく耐久性と摺動性向上を実現。
主な用途
・プレス金型(ﾊﾟﾝﾁ・ﾀﾞｲ)寿命向上
・スクリューの溶着軽減
・駆動系部品の摺動性向上
主な事例
・精密駆動部品の耐久性：効果5倍以上
・ﾌﾟﾚｽ金型(ﾀﾞｲ)の寿命：効果10倍以上
・樹脂金型の入れ子の寿命：効果10倍以上
I-NIX TECHNOLOGY
すべての性能を支えるコア技術
GAIAシリーズとGIXシリーズのベースとなるのが、ギバル独自の浸透拡散処理技術「I-NIX」です。ナトリウムを主成分とした無公害処理技術により、母材内部に改質層を形成。コーティングだけでは実現できない硬度と靭性の両立を可能にしています。
・寸法変化ほぼゼロ
・摩擦係数低減
・浸透深さ調整可能
・耐熱性向上
・耐摩耗性向上
課題に合わせた最適な処理をご提案します
「摩耗を減らしたい」
「凝着を防ぎたい」
「寿命を延ばしたい」
「加工品質を安定させたい」
ギバルではお客様の加工条件や材料特性を分析し、GAIAシリーズ・GIXシリーズの中から最適な表面改質技術をご提案いたします。まずはお気軽にご相談ください。
